制造耐用高效的风冷却器

板翅式结构风冷却器的翅片形式

文章出处:http://www.hobdar.net网责任编辑:作者:禾益达技术资讯人气:-发表时间:2013-12-10 16:50:00【

  翅片是板翅式换热器的基本元件,传热过程主要通过翅片热传导及翅片与流体之间的对流换热来完成。翅片的作用是:a.扩大传热面积,提高紧凑性。翅片可看做是隔板的延伸和扩展;同时,由于翅片具有比隔板大得多的表面积,因此使紧凑性系数明显增大。b.提高传热效率。同于翅片的特殊结构,流体在通道中形成强烈的扰动,使边界层不断在破裂和再生,从而有效地降低热阻,提高传热效率。c.提高换热器的强度的承压能力。由于翅片的支撑加固,使芯体形成牢固的整体,因此尽管隔板与翅片都很薄,却能力承受一定的压力。根据工质与传热工况的不同,翅片可采用不同的结构形式。常用翅片的结构形式如图所示。

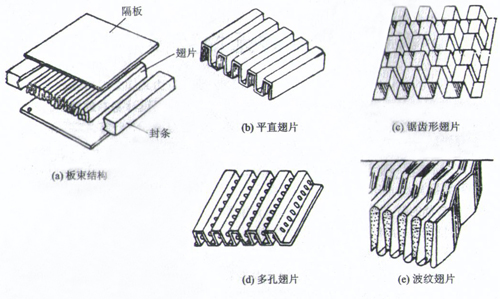

板翅式结构

  1.平直翅片  2.锯齿形翅片  3.多孔翅片  4.波纹翅片
