认识板翅式换热器结构、类型、工艺及应用范围

文章出处:http://www.hobdar.net网责任编辑:作者:人气:-发表时间:2014-05-23 15:59:00【

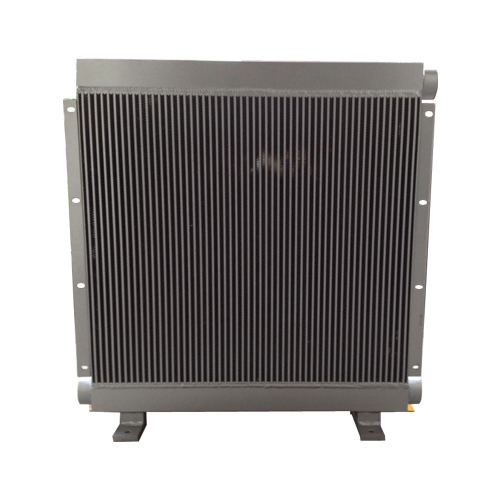

板翅式换热器
  结构:通常由隔板、翅片、封条、导流片组成。在相邻两隔板间放置翅片、导流片以及封条组成一夹层,称为通道,将这样的夹层根据流体的不同方式叠置起来,钎焊成一整体便组成板束,板束是板翅式换热器的核心,配以必要的封头、接管、支撑等就组成了板翅式换热器。
  翅片类型:常见的翅片类型有:(1)平直形 (2)锯齿形 (3)波纹形 (4)多孔形 (5)百叶窗形
  制造工艺: 板翅式换热器的制造工艺有如下几种:非焊接的粘接、有溶剂的盐浴钎焊、无溶剂的真空钎焊和气体保护钎焊。
  应用范围:用于空分设备的换热器;石油化工的乙烯装置、合成氨装置、天然气液化与分离等装置中;用于深低温的氢、氦、制冷、液化设备中;
       用于制冷和空调领域;
       用于汽车和航空工业;
       值得提出的是,目前在工程机械、通用机械、内燃机车等部门,铝制板翅式换热器被广泛的应用于各种油、水、气体冷却器。
