关于风冷却器之回油冷却方式中的流量计算问题
液压系统回油的流量计算是一个极容易忽略的问题。多年的案例经验说明：即便科班出液压技术员或工程师，都误以为油泵的流量就是系统回油的流量，更不用说普通的装配工了。可对于选择冷却器来说可是致命的错误。

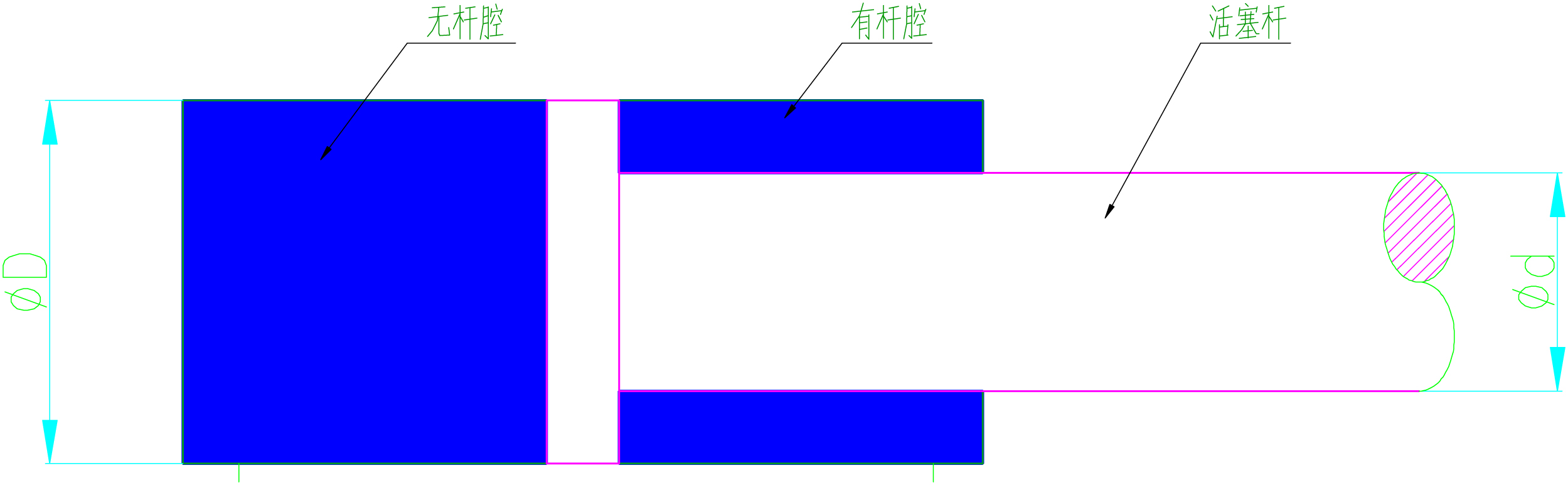

结合系统的实际工况，因为工作执行主件油缸通常是分有杆腔和无杆腔的，这便是回油流量不等于油泵输出量的根本原因，原理见图一：
而冷却器的工作流量，就等于液压系统回油流量。
系统回油流量＝油泵流量（L/min）×油缸有效面积比×安全系数 其中：
油缸有效面积比=无杆腔受压面积÷有杆腔受压面积(>1)
安全系数：1、回路无冲击，常取1.5
2、回路有冲击，常取1.8
案例一：已知系统油泵GPY-10(10.06ml/rev),电机转速1390rpm,一支工作油缸(液压缸内径50mm,活塞杆直径20mm)，求风冷却器的工作流量?
油泵流量=10.06×1390=1398.34ml≈14L/min
无杆腔受压面积=(50/2)2×π=625πm㎡
有杆腔受压面积=(50/2)2×π-(20/2)2×π=525πm㎡
油缸有效面积比=625πmm2/525πmm2=1.19
安全系数取1.5,则有:
风冷却器的工作流量=14×1.19×1.5≈25L/min
故选用风冷却器的适用流量值大于或等于25L即可，再结合系统的发热功率的大小，选定型号。
